JD6-35 JDF6-35 JDN6-35 JDNF6-35单相-油浸式高压电压互感器

一、产品概述

本系列电压互感器为单向户外、油浸式产品，使用时二台一组，JD6-35为V/V连接，JDN6-35 为V/V/V连接。适用于额定频率50Hz60Hz额定电压为35kV电力系统中作电能计量、电压监控和 继电保护用

二、使用条件

1．安装场所：户外

2环境温度-5C+40C的范围内，空气湿度不大于85%;

3.海拔：海拔2500米以下使用

 4.安装场所无腐蚀性的气体。

三、结构简介

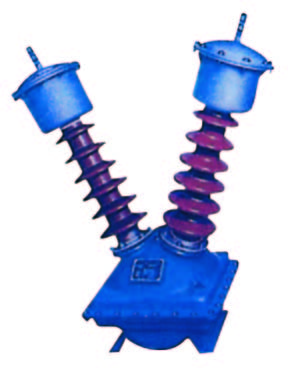

JD6-35 JDF6-35 JDN6-35油浸式电压互感器，产品由仿形油箱及装于其上的瓷套组成，油箱分上、 下两部分，上油箱外部装有二次接线盒、铭牌及供吊装的吊攀，顶部与高压瓷套连接。下油箱底部设 有放油塞及接地螺栓和4-∮14mm安装孔。产品装于油箱上的高压瓷套呈"V"形，两瓷套顶部的储 油柜附有一次出线端子，分别引出一次绕组A、N端子；油箱内的器身有铁心和线圈组成。铁心由条 形硅钢片叠成三柱式，中间心柱上套有线圈，紧贴心柱的绝缘骨架上依次卷绕二次绕组、一次绕组 绕组间用绝缘纸板隔开，产品为全密封结构，能有效地防止绝缘的老化。（特别说明：所用变压器油 为25号变压器油）。

JD6-35 JDF6-35 JDN6-35 JDNF6-3单相-油浸式高压电压互感器

产品货号：JD6-35

产品简介：
# JD6-35 JDF6-35 JDN6-35 JDNF6-3单相-油浸式高压电压互感器
# 电压比:35/0.1KV 35/0.1/0.1KV
# JD6-35 JDF6-35 系列电压互感器为单向户外、油浸式产品适用于额定频率50Hz60Hz额定电压为35kV电力系统中作电能计量、电压监控和 继电保护用
