JDJ2-35油浸式高压电压互感器JDJF2-35JDN2-35JDJ-35JDJ2-35

产品货号：JDJ2-35

产品简介：
# JDJ2-35，JDJ-35油浸式高压电压互感器JDJF2-35JDN2-35
# 电压比:35/0.1KV 35/0.1/0.1KV
# JDJ2-35 JDJJ2-35电压互感器 为单相双绕组油浸户外式产品.适用于交流50Hz35kV电路中供电压、电能和功率的测量以及继电保护用

JDJ2-35、JDJF2-35、JDN2-35、JDJ-35户外单相油浸式高压电压互感器

• 概述

本系列电压互感器为单向、户外、油浸式产品，使用时二台一组，JDJ2-35为V/V连接，JDJF2- 35tV/V/V连接。适用于额定频率50Hz或60Hz额定电压为35kV电力系统中作电能计量电压监控和继电保护用.

二、使用条件

1.安装场所：户外；

 2.环境温度-5C~+40C的范围内，空气湿度不大于85%；

3.海拔：海拔2500米以下使用

4.安装场所无腐蚀性的气体。

三、结构简介

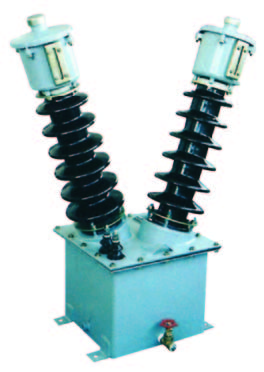

JDJ2-35、JDJF2-35、JDN2-35、JDJ-35、JDJ2-35油式电压互感器，产品由油箱及装于其上的瓷套组成，油箱上有供 吊装的吊攀，顶部与高压瓷套连接。下油箱底部设有放油塞及接地螺栓和4-∮4mm安装孔。产品装于油箱上的高压瓷套呈＂俨形，两瓷套顶部的储油柜附有一次出线端子，分别引出一次绕组八、N端子； 油箱内的器身有铁心和线圈组成。铁心由条形硅钢片盛成三柱式，中间心柱上套有线圈，紧贴心柱的绝缘骨架上依次卷绕二次绕组、一次绕组，绕组间用绝缘纸板隔开，产品为全密封结构，能有效地防止绝缘的老化。

（特别说明：所用变压器油为25号变压器油）
